ALFA 12
高速門型加工中心機
商品簡述：
X軸行程: 1200mm
Y軸行程: 850mm
Z軸行程: 480mm
-
(*請左右滑動觀看)
※規格如有變更恕不另行通知，依實際規格為準。機型 MODEL ALFA 12 工作台
WORK TABLE工作台尺寸 Table size mm 1300 x 850 T型槽 T slot mm 100 x 18 x 6 最大荷重 Max. table load kg 1000 行程
TRAVELX軸行程 X axis mm 1200 Y軸行程 Y axis mm 850 Z軸行程 Z axis mm 480 主軸鼻端至工作台距離
Dis. From spindle nose to tablemm 150~630 (180~660) 主軸
SPINDLE錐度 Taper BBT40 / HSK-A63 / HSK-E50 轉速 Speed RPM 20000 / 24000 / 30000 馬力 Power KW BBT40: 15/18.5KW (16K rpm)
BBT40: 18/23KW (20K rpm)
HSK-A63: 18/23KW (24K rpm)
HSK-E50: 11/18.5KW (30K rpm)軌道
SLIDE WAY形式 Type Roller Type 滾柱線軌 軌道數量 No. of slide way 2 / 2 / 2 進給
Feedrate切削進給 Cutting feed M/min. 20 快速移動 Rapid Feedrate X/Y/Z M/min. 36 / 36 / 36 刀庫
ATC刀數 Tool No. 20 刀把形式 Tool shank BBT40 / HSK-A63 / HSK-E50 #40 最大刀長 #40 Max. tool dia.x length mm 80x250 #40 最大刀具重量 #40 Max. tool weight kg 7 其他
General所需動力 Power capacity KVA 30 氣壓壓力需求 Air Pressure kg/cm 6 機械尺寸(門關) Machine Size (Door Close) mm 4000 x 2850 x 2800 重量 Machine Weight kg 11000 -
- FAUNC控制器
- 內藏式主軸
- 主軸油冷機
- 切削液冷卻系統
- 20刀 日內瓦式刀庫
- 油脂潤滑系統
- 全罩式板金
- 電氣箱熱交換器
- MPG手輪
- 清潔水槍/空氣噴槍
- 工作燈/三色指示燈
- 工具箱
- 水平調整螺絲及墊塊
-
- 鏈板式輸送機
- 螺旋捲屑水箱
- 電器箱冷氣機
- 油水分離機
- 油霧回收機
- 刀長量測系統
- 工件量測系統
- 變壓器
-
機械規格(*請左右滑動觀看)
※規格如有變更恕不另行通知，依實際規格為準。機型 MODEL ALFA 12 工作台
WORK TABLE工作台尺寸 Table size mm 1300 x 850 T型槽 T slot mm 100 x 18 x 6 最大荷重 Max. table load kg 1000 行程
TRAVELX軸行程 X axis mm 1200 Y軸行程 Y axis mm 850 Z軸行程 Z axis mm 480 主軸鼻端至工作台距離
Dis. From spindle nose to tablemm 150~630 (180~660) 主軸
SPINDLE錐度 Taper BBT40 / HSK-A63 / HSK-E50 轉速 Speed RPM 20000 / 24000 / 30000 馬力 Power KW BBT40: 15/18.5KW (16K rpm)
BBT40: 18/23KW (20K rpm)
HSK-A63: 18/23KW (24K rpm)
HSK-E50: 11/18.5KW (30K rpm)軌道
SLIDE WAY形式 Type Roller Type 滾柱線軌 軌道數量 No. of slide way 2 / 2 / 2 進給
Feedrate切削進給 Cutting feed M/min. 20 快速移動 Rapid Feedrate X/Y/Z M/min. 36 / 36 / 36 刀庫
ATC刀數 Tool No. 20 刀把形式 Tool shank BBT40 / HSK-A63 / HSK-E50 #40 最大刀長 #40 Max. tool dia.x length mm 80x250 #40 最大刀具重量 #40 Max. tool weight kg 7 其他
General所需動力 Power capacity KVA 30 氣壓壓力需求 Air Pressure kg/cm 6 機械尺寸(門關) Machine Size (Door Close) mm 4000 x 2850 x 2800 重量 Machine Weight kg 11000 -
標準配備
- FAUNC控制器
- 內藏式主軸
- 主軸油冷機
- 切削液冷卻系統
- 20刀 日內瓦式刀庫
- 油脂潤滑系統
- 全罩式板金
- 電氣箱熱交換器
- MPG手輪
- 清潔水槍/空氣噴槍
- 工作燈/三色指示燈
- 工具箱
- 水平調整螺絲及墊塊
-
選購配備
- 鏈板式輸送機
- 螺旋捲屑水箱
- 電器箱冷氣機
- 油水分離機
- 油霧回收機
- 刀長量測系統
- 工件量測系統
- 變壓器
機台特色
-

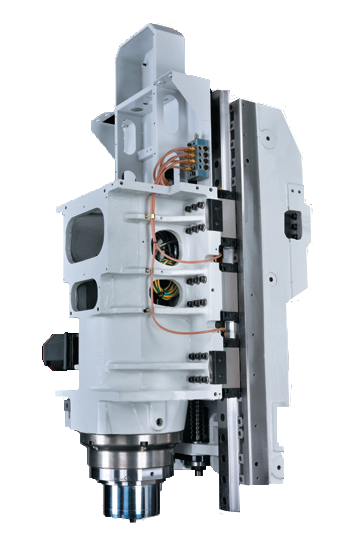

01機體結構
- 主軸結構性強化的三角形鞍座設計，減少頭部與立柱距離，降低主軸座懸垂之問題，提升Z軸剛性與精度。
- 適切的鞍座高度設計，提供合理的換刀行程，減少門柱高度，強化機台加工時之穩定性。
- 主軸連接座配置第二道冷卻循環，以雙重冷卻效率，確保高速運轉時主軸溫昇控制，可減少主軸伸長量，並有效控制主軸頭部因長時間加工所產生之變形量。
-
02底座結構
- 底座採三點支撐結構，最穩固的平面空間，提供機台穩固的基座。
- M型的底座肋骨設計，提升機台於高速加工時的穩定度。
-

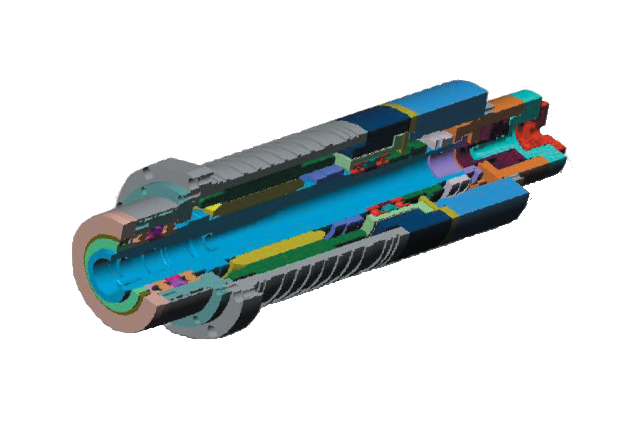

03內藏式高速主軸
- 採用油氣潤滑方式，可提供主軸高速運轉及長時間加工之需求，並可有效降低主軸溫度，以提升長時間加工的精度穩定度及主軸效能，並提升主軸運轉使用年限。
- 全閉式路控制，可於各種加工狀態下，隨時回饋馬達狀態已達低速高力，高速低震動之需求。
- 主軸內部安裝數種不同感應器，隨時監控主軸以提升切削效率，及保有主軸之穩定性，提升高剛性工牙機能。
規格
型號
ALFA 12
工作台尺寸
1300 x 850 mm
工作台T型槽
100 x 18 x 6 mm
工作台最大荷重
1000 kg
X軸行程
1200 mm
Y軸行程
850 mm
Z軸行程
480 mm
主軸鼻端到工作台距離
150~630 (180~660) mm
