BT100
CNC車床
商品簡述：
最大加工外徑: 200mm
最大加工長度: 172mm
-
(*請左右滑動觀看)
※規格如有變更恕不另行通知，依實際規格為準。機型 MODEL BT 100 加工範圍
CAPACITY床面最大旋徑 Max. Swing Over Bed mm 400 鞍面最大旋徑 Max. Swing Over Cross Saddle mm 200 最大加工外徑 Max. Turning Diameter mm 200 最大加工長度 Max. Turning Length mm 172 主軸
SPINDLE主軸鼻端 Spindle Nose ASA A2-5 夾頭尺寸 Chuck Size inch 6" 主軸轉速 Spindle Speed rpm 6000 主軸馬力 Spindle Motor Kw 5.5 / 7.5 棒材通孔徑 Bar Material Thru Diameter mm 42 軌道
SLIDE WAY軌道型式 Slide Way Type Box Way 硬軌 行程
TRAVELZ軸行程 Z axis mm 200 X軸行程 X axis mm 120(110+10) 快送速度
RAPID FEED RATEZ軸快速進給 Z Axis Rapid Traverse M/min. 30 X軸快速進給 X Axis Rapid Traverse M/min. 30 刀塔
TURRET刀數 Tool No. 8 車刀尺寸 Turning Tool Size mm 20 搪刀尺寸 Boring Tool Size mm Ø20 定位方式 Indexing Type kg 伺服 尾座
TAILSTOCK尾座型式 Tailstock Type 油壓 尾座行程 Tailstock Travel mm 175 心軸行程 Quill Travel mm 95 頂心錐度 Taper Center MT 4 其他尺寸
MEASUREMENT占地面積 Floor Space mm 1800 x 1750 機台高度 Machine Height mm 1700 淨重 Net Weight kg 2400 包裝尺寸(含鐵屑輸送機) Packing (include chip conveyor) cm 190 x 230 -
- FAUNC控制器
- 剛性攻牙
- 8支刀伺服刀塔
- 三爪油壓夾爪
- 硬爪+軟爪 各一組
- 夾頭腳踏開關
- 油壓尾座
- 尾座迴轉頂針
- 自動潤滑系統
- 切削水系統
- 雙層耐衝擊視窗
- 鐵屑輸送機+集屑車
- 清潔水槍/空氣噴槍
- 工作燈/三色指示燈
- 工具箱
- 水平調整螺絲及墊塊
-
- 棒材送料機/棒材送料機介面
- 工件收集器
- 電器箱冷氣機
- 油水分離機
- 油霧回收機
- 刀長量測系統
- 工件量測系統
- 變壓器
-
機械規格(*請左右滑動觀看)
※規格如有變更恕不另行通知，依實際規格為準。機型 MODEL BT 100 加工範圍
CAPACITY床面最大旋徑 Max. Swing Over Bed mm 400 鞍面最大旋徑 Max. Swing Over Cross Saddle mm 200 最大加工外徑 Max. Turning Diameter mm 200 最大加工長度 Max. Turning Length mm 172 主軸
SPINDLE主軸鼻端 Spindle Nose ASA A2-5 夾頭尺寸 Chuck Size inch 6" 主軸轉速 Spindle Speed rpm 6000 主軸馬力 Spindle Motor Kw 5.5 / 7.5 棒材通孔徑 Bar Material Thru Diameter mm 42 軌道
SLIDE WAY軌道型式 Slide Way Type Box Way 硬軌 行程
TRAVELZ軸行程 Z axis mm 200 X軸行程 X axis mm 120(110+10) 快送速度
RAPID FEED RATEZ軸快速進給 Z Axis Rapid Traverse M/min. 30 X軸快速進給 X Axis Rapid Traverse M/min. 30 刀塔
TURRET刀數 Tool No. 8 車刀尺寸 Turning Tool Size mm 20 搪刀尺寸 Boring Tool Size mm Ø20 定位方式 Indexing Type kg 伺服 尾座
TAILSTOCK尾座型式 Tailstock Type 油壓 尾座行程 Tailstock Travel mm 175 心軸行程 Quill Travel mm 95 頂心錐度 Taper Center MT 4 其他尺寸
MEASUREMENT占地面積 Floor Space mm 1800 x 1750 機台高度 Machine Height mm 1700 淨重 Net Weight kg 2400 包裝尺寸(含鐵屑輸送機) Packing (include chip conveyor) cm 190 x 230 -
標準配備
- FAUNC控制器
- 剛性攻牙
- 8支刀伺服刀塔
- 三爪油壓夾爪
- 硬爪+軟爪 各一組
- 夾頭腳踏開關
- 油壓尾座
- 尾座迴轉頂針
- 自動潤滑系統
- 切削水系統
- 雙層耐衝擊視窗
- 鐵屑輸送機+集屑車
- 清潔水槍/空氣噴槍
- 工作燈/三色指示燈
- 工具箱
- 水平調整螺絲及墊塊
-
選購配備
- 棒材送料機/棒材送料機介面
- 工件收集器
- 電器箱冷氣機
- 油水分離機
- 油霧回收機
- 刀長量測系統
- 工件量測系統
- 變壓器
機台特色
-

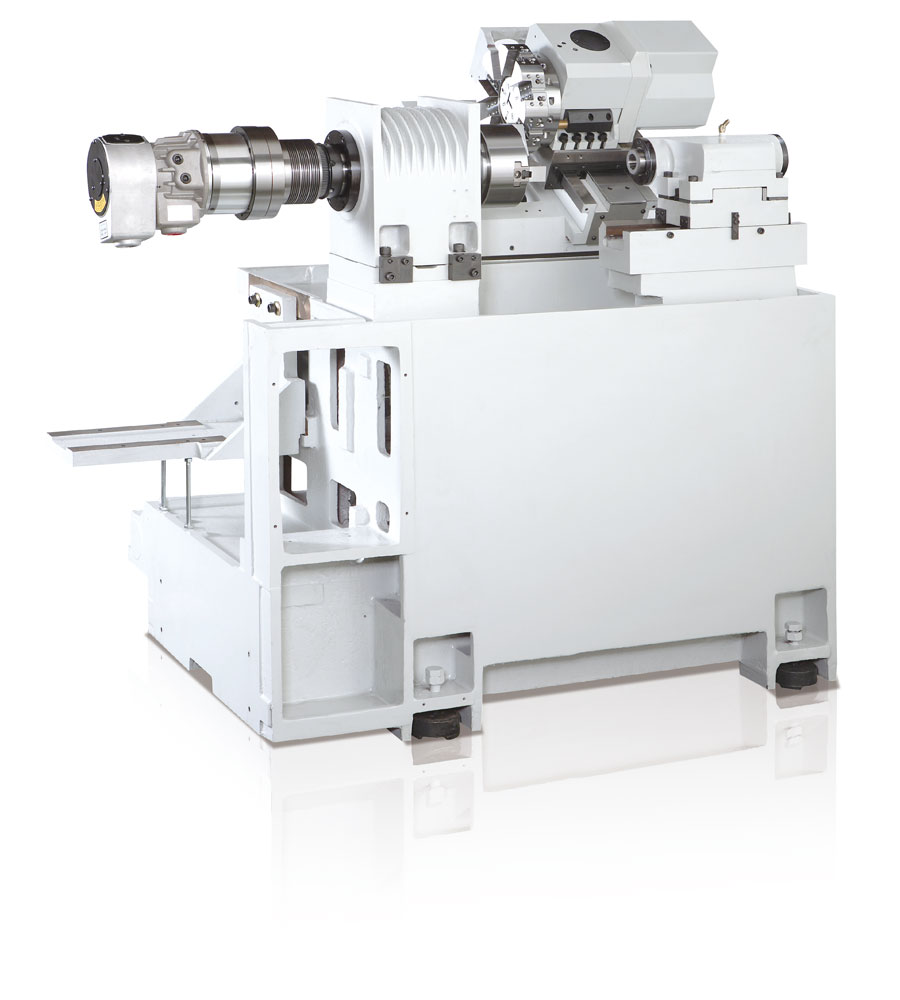

機體結構
- 30度斜背設計，提供良好排屑功能及切削剛性。
- 軸向軌道硬軌，採方形設計，面貼合運動，提供高強度的切削能力及剛性。
- 標準配置8支刀伺服刀塔，換刀速度快、定位準，採用油壓夾持齒盤。
- 鰭式主軸箱設計具有優異的散熱性，提供主軸低熱變為條件。
- 可替換頂針尾座，提供最佳的工件支撐，可依工件加工需求更換頂針類型。
規格
型號
BT 100
最大加工外徑
200 mm
最大加工長度
172 mm
主軸鼻端
A2-6
夾頭尺寸
6"
棒材通孔徑
42 mm
軌道型式
硬軌
Z軸行程
200 mm
X軸行程
120(110+10) mm
刀數
8
車刀尺寸
20 mm
搪刀尺寸
Ø25 mm
